中央空調工作原理 |
時間:2015-06-28 14:26:59 | 點擊:次 |

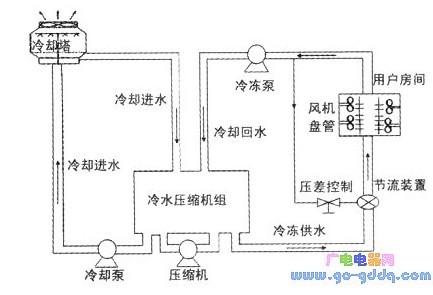

中央空調系統一般主要由制冷壓縮機系統、冷媒(冷凍和冷熱)循環水系統、冷卻循環水系統、盤管風機系統、冷卻塔風機系統等組成,其結構流程如下圖所示, 在圖中制冷壓縮機組通過壓縮機將制冷劑(冷媒介如R134a、R22等)壓縮成液態后送入蒸發器中,冷凍循環水系統通過冷凍水泵將常溫水泵入蒸發器盤管中與冷媒進行間接熱交換,這樣原來的常溫水就變成了低溫冷凍水,冷凍水被送到各風機風口的冷卻盤管中吸收盤管周圍的空氣熱量,產生的低溫空氣由盤管風機吹送到各個用戶房間,從而達到降溫的目的。冷媒在蒸發器中被充分壓縮并伴隨熱量吸收過程完成后,再被送到冷凝器中去恢復常壓狀態,以便冷媒在冷凝器中釋放熱量,其釋放的熱量通過循環冷卻水系統的冷卻水帶走。冷卻循環水系統將常溫水通過冷卻水泵泵入冷凝器熱交換盤管后,再將這已變熱的冷卻水送到冷卻塔上,由冷卻塔對其進行自然冷卻或通過冷卻塔風機對其進行噴淋式強迫風冷,與大氣之間進行充分熱交換,使冷卻水變回常溫,以便再循環使用。在冬季需要制熱時,中央空調系統僅需要通過冷熱水泵(在夏季稱為冷凍水泵)將常溫水泵人蒸汽熱交換器的盤管,通過與蒸汽的充分熱交換后再將熱水送到各樓層的風機盤管中,即可實現向用戶提供供暖熱風。 理解中央空調系統工藝流程對于節能改造至關重要。從因果關系角度上看,冷凍水系統、冷卻水系統、冷卻塔風機系統均是主壓縮機系統的從動系統。當外界環境使主壓縮機系統的負荷發生變化時,對冷凍水、冷卻水的需求量和冷卻塔需求的冷卻風量也應發生相應的變化才能達到節能的目的,才有實現按需運行、變頻節能控制方案的可能。
